Comment transformer un disque dur d’ordinateur portable en disque dur externe !

Votre ordinateur portable est bon pour la casse ? Et son disque dur lui, pourquoi ne pas le récupérer ?

Cet article est un tutoriel de réparation qui vous permettra d’utiliser le disque dur de votre ancien ordinateur portable comme un disque dur externe. En effet, lorsqu’un ordinateur portable rend l’âme, il se peut que son disque dur soit en parfait état ! C’est pourquoi il peut être intéressant de le conserver pour l’utiliser comme espace de stockage ou encore pour récupérer les données qui se trouvaient dessus !

Extraire le disque dur de votre ordinateur portable

Avant de réaliser ce tutoriel, vous devrez extraire le disque dur de votre ordinateur portable, pour cela il faut généralement dévisser une plaque sous l’ordinateur pour l’atteindre. Après avoir retiré quelques vis vous devrez voir une pièce ressemblant à la photo ci-dessous. Dévissez-la avec précaution !

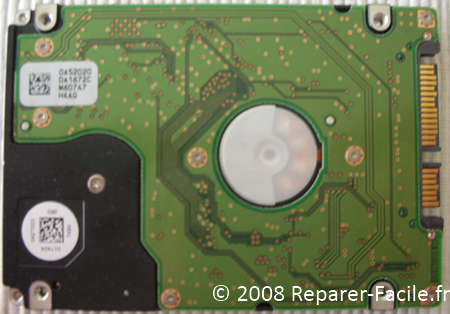

Disque dur ordinateur portable

Se procurer un boitier de disque dur externe

Dans le but de connecter le nouveau disque dur externe à un ordinateur, vous devrez vous procurer un boitier de disque dur externe.

Ce boitier sert d’interface entre votre disque dur et l’ordinateur qui va l’utiliser, de plus elle le protège des chocs et de la poussière.

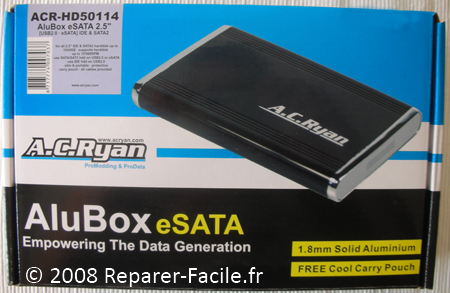

Dans cet article nous avons choisi d’utiliser une AluBox eSATA de la marque A.C.Ryan payé environ 16€ qui supporte la connectivité SATA et IDE :

AluBox eSATA A.C.Ryan

Installation du disque dans le boitier de disque dur externe

Les choses sérieuses commencent ici ! En effet, nous allons voir comment installer le disque dur dans notre boitier externe. Le contenu du carton est visible sur la photo ci-dessous, celui-ci comprend le boitier, une carte SATA pour votre ordinateur, des câbles SATA et USB 2, une housse de transport, un manuel d’utilisation ainsi qu’un CD de drivers pour les utilisateurs de Windows 98.

Nous avons choisi d’utiliser notre disque dur en connectivité SATA car elle est plus rapide que la connectivité USB 2. Pour cela, nous allons devoir installer la carte SATA dans l’ordinateur de bureau qui va utiliser le disque dur externe, puis installer le disque dur dans le boitier.

Installation de la carte SATA dans l’ordinateur de bureau

La machine qui va utiliser le disque dur en SATA ne comporte pas de ports SATA externes, c’est pourquoi nous allons le rajouter grâce à la carte fournit avec le boitier.

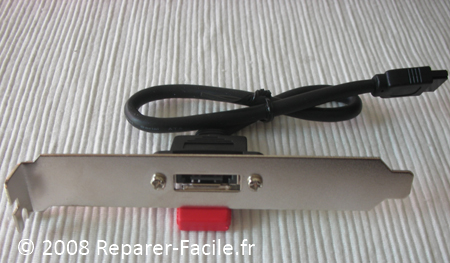

Voici la carte SATA que nous allons rajouter dans la tour de notre machine :



carte sata externe

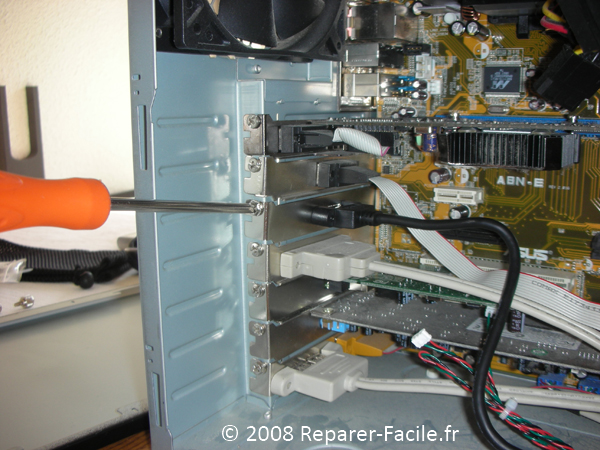

Pour cela, débranchez complètement la tour de l’ordinateur de bureau et surtout la prise de courant ! Dévissez les vis du boitier afin de l’ouvrir, insérer la carte à l’arrière de la tour puis fixez la à l’aide d’une vis. Une fois l’opération terminée, profitez-en pour faire la poussière dans al tour, cela ne fait jamais de mal !

carte sata branchement

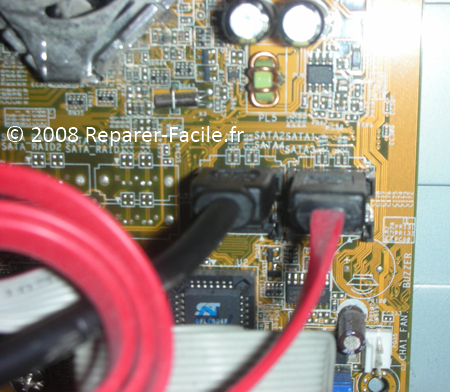

 Une fois l’opération terminée, il faut connecter le câble SATA aux ports SATA de la carte mère :

ports SATA carte mère

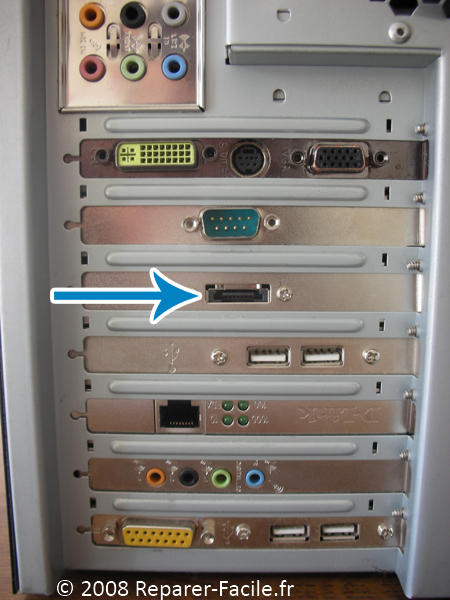

 Le résultat de l’opération : désormais votre tour possède un port SATA externe !

Port sata tour externe

Branchement du disque dur dans le boitier externe

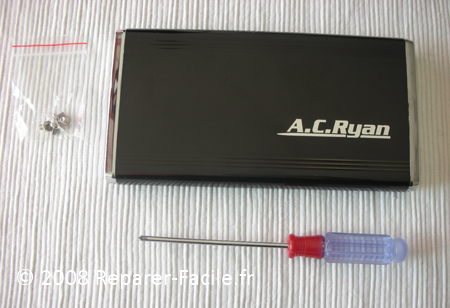

Il ne reste plus qu’à installer le disque dur dans son nouveau boitier, pour cela nous allons prendre le disque dur, le boitier, le tournevis fourni avec le boitier, ainsi que les 4 vis de fixation du disque dur.

boitier tourneis disque dur

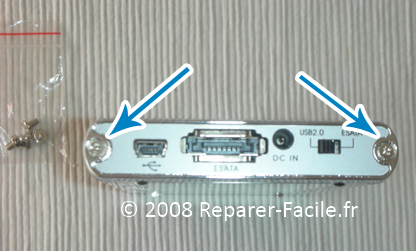

 Commencez par dévisser les deux vis présentent sur le boitier afin de l’ouvrir et d’accéder à la carte électronique qui va accueillir le disque dur :

devissage boitier

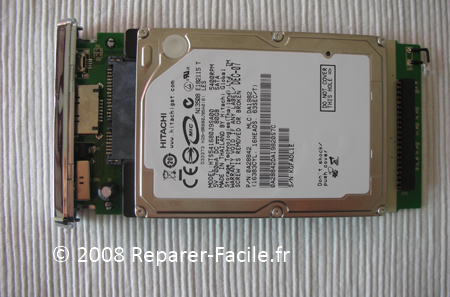

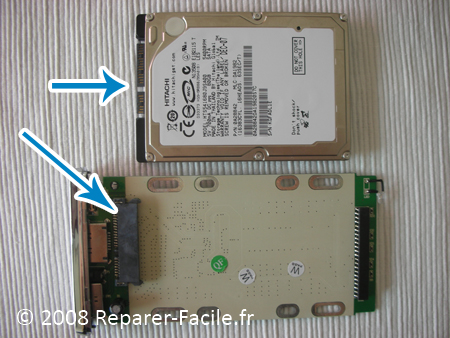

Maintenant il ne reste plus qu’à connecter le disque dur à la carte électronique, puis à le fixer à l’aide des 4 vis. Il y a deux connectiques, la première face arrière est le SATA, et la deuxième face avant est l’IDE. Nous avons choisi d’utiliser le SATA, nous allons donc connecter le disque dur sur la broche arrière et positionner le cavalier sur ESATA.

connexion disque dur sata boitier

disque dur connecté en sata

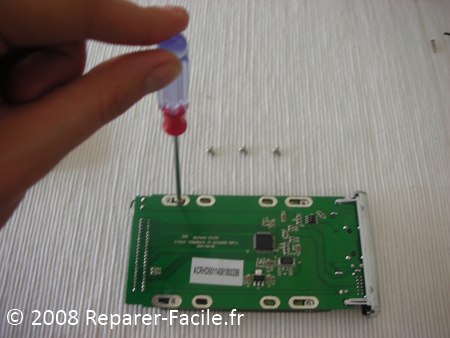

N’oubliez pas de visser les 4 vis pour fixer le disque dur dans le boitier !



vissage des 4 vis

Remontez maintenant la carte électronique + le disque dur dans le boitier. C’est terminé, il ne reste plus qu’à brancher ! Connectez la carte SATA que nous avons installé sur l’ordinateur de bureau et le boitier via le câble SATA fournit dans le carton.

Connectez le câble d’alimentation (deux USB a brancher sur l’ordinateur, puis un jack sur le disque dur).

Les utilisateurs de windows 98 seulement devront installer les drivers via le CD fournit dans le carton, pour le reste c’est inutile (XP, Vista, etc.).

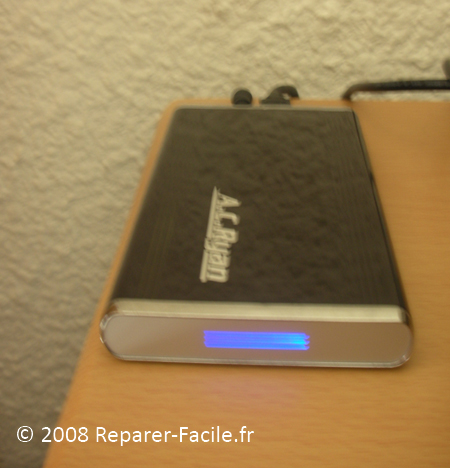

Le résultat final :

Et voila, vous disposez maintenant d’un magnifique disque dur externe que vous pourrez amener partout avec vous grâce à la connectivité USB ou même SATA qui fonctionnera sur n’importe quelle machine !

Disque dur externe SATA
